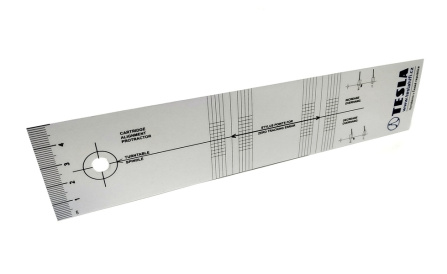

TESLA Cartridge and VTA Alignment Protractor 2v1

Šablona pro správné nastavení přenosky a raménka, pro správné nastavení offsetového úhlu a svislého úhlu přenosky. Šablona je vybavena zrcátkem pro kontrolu kolmosti hrotu přenosky.

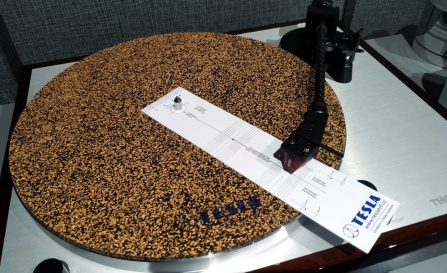

Jak nastavit Offsetový úhel ?

Offsetový úhel (offset angle) vyjadřuje vychýlení přenosky k přímce spojující osu uložení raménka a hrot přenosky. Nastavujeme jej ve zvoleném nulovém bodě dle šablony. Při nastavování je potřeba postupovat pečlivě, trpělivě a hllavně co nejpřesněji.


Jak nastavit svislý úhel přenosky - VTA ?

O co se jedná? V podstatě o výškové nastavení raménka tak, aby při položení hrotu přenosky na vinylovou desku bylo raménko s hlavicí raménka rovnoběžné s touto deskou. Přesněji řečeno je VTA úhel, který svírá hrot přenosky s kolmicí na desku. Opět ne všechny gramofony nastavení svislého úhlu umožňují. Správná hodnota tohoto úhlu se mění dle toho, jak byl nastaven řezací nůž při výrobě matrice vaší desky. V 60 letech to většinou bylo 15°. Od 70 a 80 let je tato hodnota dohodou ustanovena na 20° a přenosky jsou takto vyráběny, takže opravdu stačí nastavit zmiňovanou rovnoběžnost raménka s deskou. Zde si dejte pozor na výměnu různých podložek pod LP, které mohou mít různou tloušťku a tím změníte i hodnotu svislého úhlu.
